Quali sono le serie di serie centrifughe serie e parallele? Cosa fanno?

Nell'uso effettivo, una stazione di pompaggio del trattamento delle acque richiede spesso più pompe centrifughe per funzionare insieme per fornire il flusso e la pressione richiesti per il sistema di trattamento delle acque. Le modalità di connessione e operazione tra loro sono parallele e serie. Allora quali sono le funzioni e le differenze di funzionamento parallelo e in serie delle pompe dell'acqua?

L'acqua da due o più pompe scorre in un tubo di uscita comune, che si chiama funzionamento parallelo delle pompe. Nei progetti di irrigazione, più pompe centrifughe di solito attingono all'acqua dalla stessa fonte d'acqua e la consegnano allo stesso sistema di irrigazione. Il funzionamento parallelo delle pompe significa che più pompe condividono un singolo tubo di uscita. Ogni pompa è dotata di una valvola di ritegno indipendente. Dopo che le pompe sono utilizzate in parallelo, la portata alla stessa testa verrà sovrapposta.

Questo è: qsum=q Pump 1 + q Pump 2 + q Pump 3 + ... + Q Pump n

Caratteristiche di funzionamento parallelo della pompa centrifuga

1. L'approvvigionamento idrico può essere aumentata e la portata nella principale dell'approvvigionamento idrico è uguale alla somma dell'uscita dell'acqua di ciascuna pompa parallela.
2. La portata e la testa della stazione della pompa possono essere regolati dal numero di pompe d'acqua avviate e fermate, in modo da raggiungere lo scopo del risparmio energetico e dell'approvvigionamento idrico sicuro. Ad esempio, quando si progetta una stazione di pompaggio dell'assunzione di acqua, la portata viene considerata in base alla portata oraria media giornaliera massima della città e la testa viene considerata in base al basso livello dell'acqua del fiume. Pertanto, nel funzionamento effettivo, a causa dei cambiamenti nei livelli delle acque del fiume e dei cambiamenti nel consumo di acqua nella rete di oleolizia urbana, l'inizio e l'arresto dell'unità della stazione di pompaggio dell'assunzione d'acqua saranno inevitabilmente coinvolti. Inoltre, è necessario regolare anche l'inizio e l'arresto dell'unità della stazione di pompaggio.
3. Quando una delle pompe che lavora in parallelo è danneggiata, le altre pompe possono continuare a fornire acqua. Pertanto, l'approvvigionamento idrico parallelo di pompe migliora la flessibilità del funzionamento della stazione di pompaggio e l'affidabilità dell'approvvigionamento idrico ed è la modalità di funzionamento più comune della stazione di pompaggio.

Il funzionamento parallelo della pompa centrifuga è adatto per le seguenti situazioni

1. La portata di una singola pompa centrifuga è troppo piccola per soddisfare le esigenze del sistema di irrigazione.
2. Quando la distanza di erogazione dell'acqua è lunga o le condizioni del terreno sono complesse e la quantità di scavo di terra per la conduttura è grande, al fine di ridurre gli investimenti, le condutture di erogazione dell'acqua di più pompe possono essere unite in una.
3. La rete di pozzi nella regione settentrionale collega i tubi di uscita di più pompe d'acqua per facilitare l'allocazione e l'uso razionale delle risorse idriche.
4. La testa delle pompe in esecuzione in parallelo dovrebbe essere uguale o uguale, ed è meglio utilizzare le pompe dello stesso modello, che è anche conveniente per la gestione e la manutenzione del funzionamento. Quando più pompe dello stesso modello sono collegate in parallelo, se la distanza tra il tubo di ingresso e il punto di collegamento di uscita di ciascuna pompa è breve, il flusso totale dopo il funzionamento parallelo è uguale alla somma delle portate di ciascuna pompa e la testa rimane invariata.

Il funzionamento in serie di pompe centrifughe significa collegare il tubo di uscita della pompa precedente (primo stadio) al tubo di ingresso della pompa successiva (secondo stadio) e l'ultima pompa (finale finale) fornisce acqua al sistema di irrigazione. Questa modalità di funzionamento è adatta per le stazioni di pompaggio con sollevamenti più alti o quando la distanza di erogazione dell'acqua è lunga e l'ascensore di una pompa non può soddisfare i requisiti e non vi è una pompa ad alto sollevamento adatta. Nell'uso reale, è raro vedere tre o più pompe in serie e in generale due pompe sono collegate in serie.

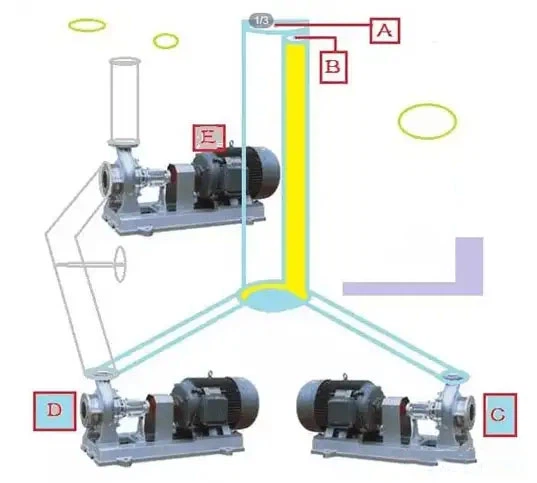

La connessione in serie delle pompe centrifughe risolve principalmente il problema di un sollevamento insufficiente. Dopo che le pompe sono collegate in serie, la portata rimane invariata e l'ascensore è la somma degli ascensori delle due pompe. Al fine di evitare un'insufficiente approvvigionamento idrico dalla pompa a valle alla pompa a monte, la portata della pompa a valle viene generalmente regolata allo stato ottimale per garantire l'approvvigionamento idrico sufficiente dalla pompa a monte. Il diagramma schematico è il seguente:

Nella figura, l'uscita della pompa "D" e l'ingresso della pompa "E" sono collegati in serie attraverso una pipeline. Dopo che le pompe sono collegate in serie, il mezzo entra per la prima volta nell'ingresso della pompa "D". Attraverso il funzionamento della pompa "E", il mezzo viene spinto all'ingresso della pompa "E" e trasportato dove è necessario. La connessione della serie di pompe è essenzialmente un'estensione della consegna del passaggio. Cos'è la consegna dei gradini? Significa che il livello dell'acqua a valle è troppo basso e la posizione da introdurre è troppo alta e una pompa non può "completare la missione".

Per il funzionamento in serie, la pressione di uscita della pompa N -1 (la perdita tra le pompe deve essere sottratta per la connessione delle serie a lunga distanza) è la pressione di ingresso della pumpa nth. Pertanto, ci sono alcuni requisiti per la pressione, i cuscinetti e le guarnizioni dell'albero delle pompe della serie, altrimenti causerà la rottura del guscio, il danno alla tenuta dell'albero, il riscaldamento dei cuscinetti, ecc. Come nella custodia parallela, se una o più pompe sono chiuse, anche le condizioni operative delle pompe rimanenti cambieranno.

Per due pompe centrifughe in serie, la portata dovrebbe essere uguale o non molto diversa e la testa dovrebbe essere abbinata. La pompa a basso sollevamento deve essere installata prima della pompa ad alto sollevamento e la pompa a basso sollevamento deve fornire acqua alla pompa a sollevamento alto per evitare che la pompa a basso sollevamento sia sottoposta a una pressione eccessiva. Se due pompe dello stesso modello sono collegate in serie, la pressione di quest'ultima pompa raddoppierà e deve essere verificata la capacità del cuscinetto di pressione della pompa o la capacità di portamento della pressione della pompa del booster. Se la forza non è sufficiente, le misure di rinforzo dovrebbero essere adottate, altrimenti non è adatto alla connessione in serie.

Se le portate delle due serie di pompe in serie sono diverse, la pompa a flusso grande deve essere installata nella parte anteriore e la pompa a flusso piccolo deve pompare l'acqua dalla parte anteriore, in modo che la pressione di ingresso della pompa a flusso piccolo sia grande, che può evitare la cavitazione.
